Architecture cluster Kubernetes

Informations

• Date de création : 2026-08-18
• Service ciblé : Infrastructure / Kubernetes
• Auteur : Louis MEDO
• Responsable : Louis MEDO

1. Contexte

Ce document détaille l'architecture logique du cluster Kubernetes haute disponibilité déployé sur l'infrastructure Proxmox (pve1, pve2, pve3). Le cluster repose sur 3 Control Planes (un par nœud Proxmox pour assurer le quorum) et 2 Workers (sur pve1 et pve2 pour les charges de travail stateless). Le nœud pve3 est exclusivement dédié à l'hébergement des données d'infrastructure et aux éléments nécessitant un stockage persistant (stateful).

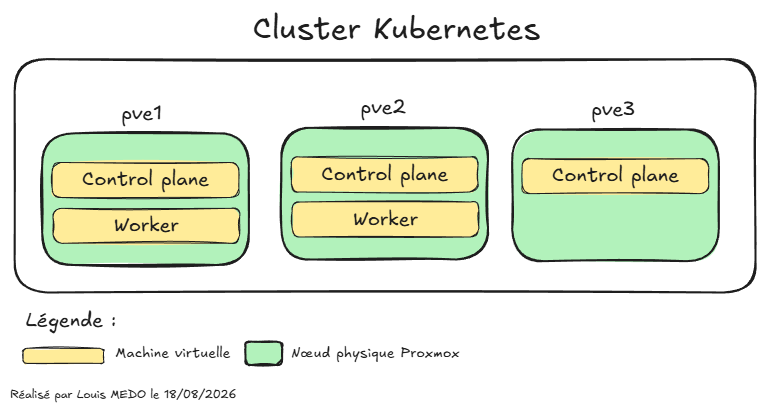

2. Schéma logique de l'infrastructure Kubernetes

Le schéma ci-desssus illustre la stratégie de répartition physique des machines virtuelles pour garantir la haute disponibilité et la résilience :

• Quorum : Les trois nœuds Control Plane sont distribués sur trois hyperviseurs physiques distincts (pve1, pve2, pve3). Cette topologie permet de tolérer la perte complète d'un nœud physique sans perdre le quorum de la base de données distribuée.
• Ségrégation des charges de travail : Les Workers hébergeant les applications stateless sont isolés sur pve1 et pve2.

Spécification de l'infrastructure

Sur l'infrastructure LoutikCLOUD, le pve3 est réservé aux machines virtuelles stateful. Cependant, pour bénéficier du quorum, il est nécessaire d'avoir au moins trois contrôles planes. Donc, il a été décidé de faire une exception pour un control plane Kubernetes.
