Ajout d'un nouveau sous-réseau Tailscale

Bannière LoutikCloud

Informations

Date de mise à jour : 2026-07-09
Service ciblé : VPN
Auteur : Louis MEDO
Responsable : Louis MEDO

1. Contexte

Ce runbook définit la procédure d'exploitation standard pour annoncer et router un nouveau sous-réseau (VLAN) physique ou virtuel au sein du réseau maillé Tailscale via la passerelle OPNsense. Cette procédure doit être exécutée lors de l'extension de l'infrastructure réseau (ex: création d'une nouvelle zone DMZ ou ZDR) nécessitant un accès distant sécurisé.

2. Prérequis

Accès administrateur à l'interface web du pare-feu OPNsense (mlt1-opn-fw-prd-01).
Accès administrateur à la console web globale Tailscale (tenant loutik.fr).
Les informations du réseau à ajouter (CIDR, ex: 10.0.17.0/24) et sa description.
Accès au dépôt GitOps de l'infrastructure VPN pour la modification des règles d'accès.

3. Procédure d'exécution

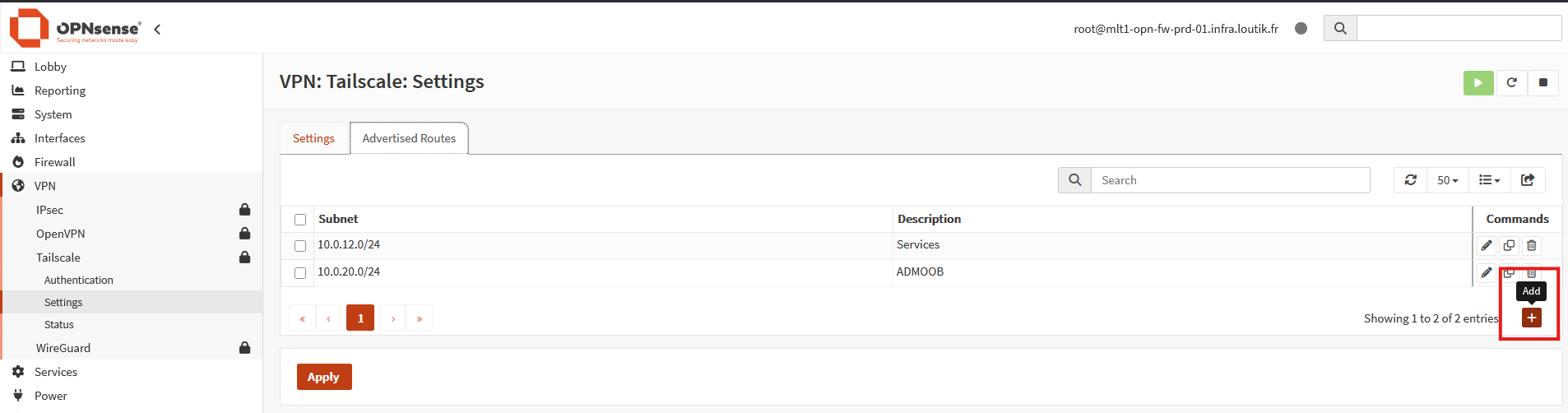

Déclaration du sous-réseau sur OPNsense. Connectez-vous à l'OPNsense. Naviguez dans VPN > Tailscale > Settings, puis accédez à l'onglet Advertised Routes. Cliquez sur le bouton d'ajout (+).

Renseignez le bloc CIDR exact dans le champ Subnet et une description fonctionnelle respectant la nomenclature (ex: ZDR_DATABASE_17). Sauvegardez puis validez les changements dans l'interface principale.

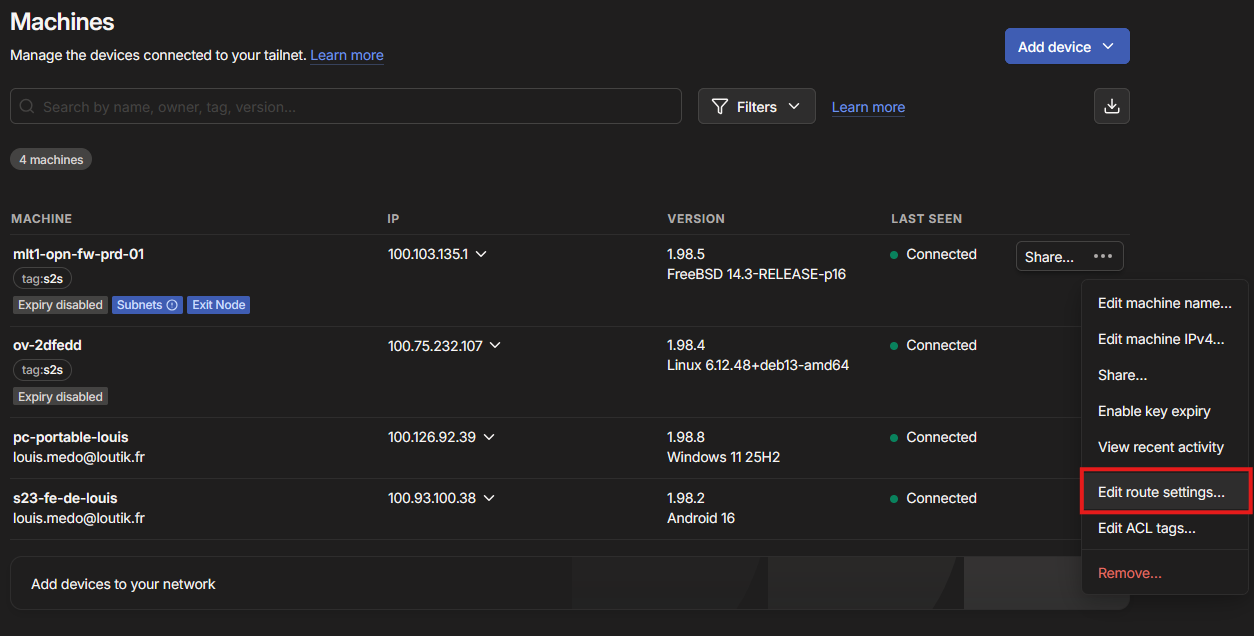

Approbation du routage sur la console Tailscale. Connectez-vous à la console Tailscale. Dans la section Machines, localisez le routeur mlt1-opn-fw-prd-01. Cliquez sur le menu contextuel ... et sélectionnez "Edit route settings...".

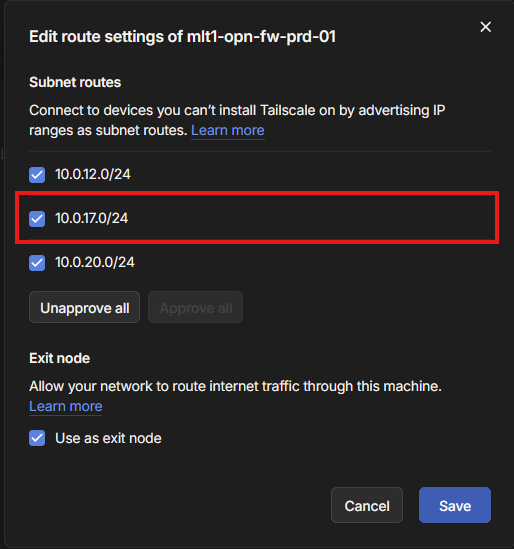

Dans la section Subnet routes, cochez la case correspondant au nouveau sous-réseau (ex: 10.0.17.0/24) pour l'approuver formellement au sein du plan de contrôle, puis sauvegardez.
Autorisation du trafic via les ACLs Tailscale. L'ajout de la route ne permet pas le transit des données en raison du Default Deny du réseau. Vous devez éditer le fichier acl.json pour autoriser les flux vers cette nouvelle zone (se référer au runbook dédié à la gestion des ACLs : Gestion ACL Tailscale). Une fois le fichier modifié, poussez les changements sur le dépôt.
```
git add acl.json
git commit -m "feat(network): ajout et autorisation du sous-reseau 10.0.17.0/24"
git push origin main
```

4. Validation

Pour valider le bon déploiement de la configuration, effectuez les vérifications suivantes depuis un poste client connecté au Tailnet et possédant les droits d'accès définis dans les ACLs :

Vérifier que la nouvelle route est bien reçue par le client Tailscale :
```
tailscale status
```
Effectuer un test de connectivité réseau (ICMP) vers une IP du nouveau sous-réseau (si le pare-feu local l'autorise) :
```
ping 10.0.17.1
```
Vérifier les journaux du pare-feu OPNsense (interface tailscale0) pour s'assurer que les paquets atteignent bien la passerelle et sont routés sans être bloqués par une règle de micro-segmentation imprévue.
