Création des VLANs et interfaces
Informations
- Date de création : 2026-06-30
- Service ciblé : Réseau
- Auteur : Louis MEDO
- Responsable : Louis MEDO
1. Architecture et contexte
Cette procédure décrit la mise en place de la segmentation réseau de niveau 2 (VLAN) et niveau 3 (Routage) sur le pare-feu OPNsense. Elle consiste à déclarer les interfaces virtuelles 802.1Q sur l'interface physique interne, puis à assigner et configurer l'adressage IP statique pour chaque zone isolée (DMZE, DMZI, ZDS, LAN). Cette étape est structurée autour du référentiel de nommage pour garantir la lisibilité et l'automatisation future. C'est un prérequis absolu avant la création des alias de pare-feu et la bascule définitive de l'administration sur le réseau de management dédié.
2. Prérequis
- Routeur OPNsense installé et configuration de Bootstrap validée (accès via l'interface LAN initiale).
- Interface réseau physique interne (ex:
hn1,vmx1ouem1) configurée et connectée à un commutateur gérant le protocole 802.1Q (Trunk). - Consultation du référentiel REF-003 (Convention de nommage réseau et pare-feu) pour connaître les valeurs autorisées des segments de nommage.
3. Création logique des VLANs (802.1Q)
3.1. Déclaration des tags VLAN. Depuis l'interface Web, naviguez dans Interfaces > Devices > VLAN et cliquez sur le bouton "+" pour créer les réseaux virtuels un par un.
Parent interface : hn1
VLAN tag : 12
VLAN priority : 0
Description : DMZI_SVC_12
Parent interface : L'interface physique interne (Trunk) qui transportera le trafic tagué pour les réseaux LAN et DMZ.
VLAN tag : L'identifiant 802.1Q numérique du réseau.
Description : Nommage strict respectant le format [ZONE]_[FONCTION]_[ID] et les valeurs autorisées (ex: DMZI et SVC) définies dans le REF-003, Section 2.1.
4. Assignation des nouvelles interfaces

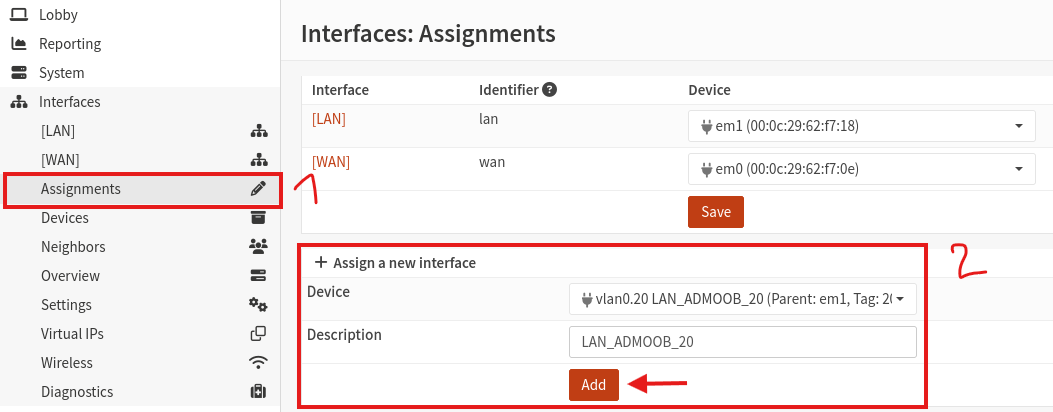

4.1. Attachement au système de routage. Se rendre dans Interfaces > Assignments pour lier les VLANs créés à des interfaces logiques OPNsense exploitables par le pare-feu.
New interface : vlan0.12 (DMZI_SVC_12)
Description : DMZI_SVC_12
New interface : Sélectionnez le VLAN précédemment créé dans la liste déroulante en bas de page, puis cliquez sur le bouton "+".
Description : Renommez immédiatement l'interface assignée (ex: OPT1) avec exactement le même nom que le VLAN en respectant la casse (majuscules obligatoires), tel qu'exigé par le REF-003, Section 2.1.
5. Configuration de l'adressage IP (Statique)
5.1. Activation et configuration IPv4. Pour chaque interface nouvellement assignée (qui apparaît désormais dans le menu de gauche sous Interfaces), configurez l'adresse IP qui servira de passerelle pour cette zone.
Enable : Coché
IPv4 Configuration Type : Static IPv4
IPv4 address : 10.0.12.254 / 24
IPv4 Upstream Gateway : Auto / None
Enable : Cochez cette case pour allumer l'interface.
IPv4 address : Renseignez l'adresse IP statique du routeur pour ce sous-réseau, suivie de son masque CIDR.
IPv4 Upstream Gateway : Ce champ doit impérativement rester vide (None ou Auto) pour les interfaces locales afin d'éviter la création de boucles de routage. Le routeur est lui-même la passerelle de ces réseaux.
