Kube-VIP
Informations
- Date de création : 2026-08-18
- Service ciblé : Infrastructure / Réseau
- Auteur : Louis MEDO
- Responsable : Louis MEDO
1. Contexte
Ce document détaille l'architecture logique de la Virtual IP (VIP) du cluster Kubernetes. Kube-vip fournit un point d'entrée réseau unique, distribué et hautement disponible pour l'API Kubernetes. L'objectif architectural est de garantir la résilience du plan de contrôle : en cas de perte du nœud actif, l'IP virtuelle bascule sur un nœud sain sans interruption du trafic interne (kubelet/kube-proxy) ou externe (kubectl/pipelines).

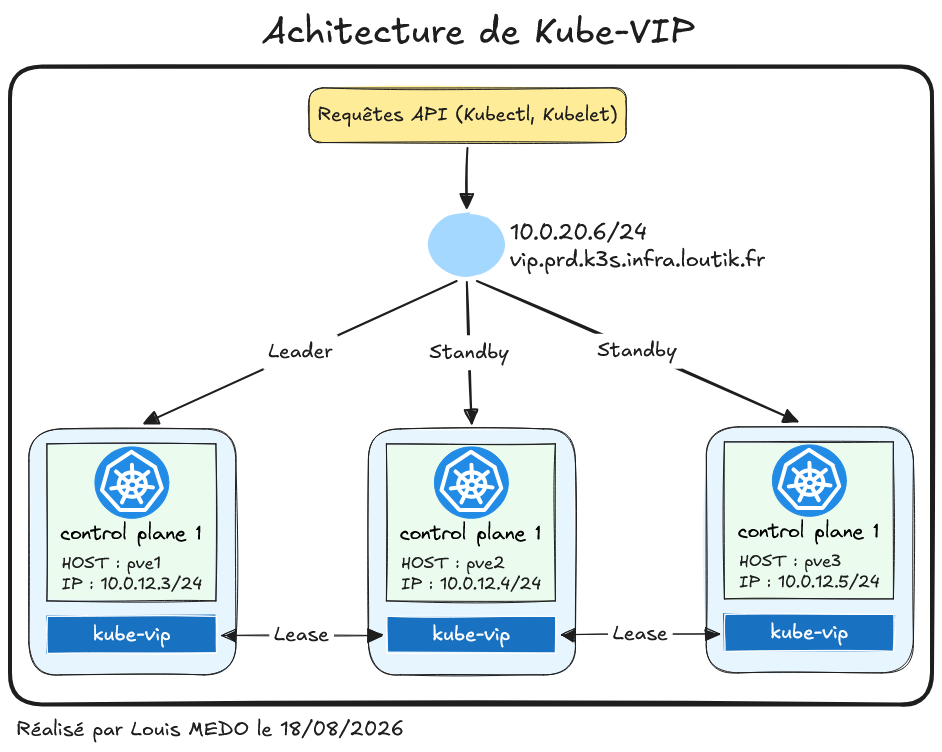

Schéma logique de l'architecture Kube-VIP :
Achirecture kube-vip - LoutikCLOUD
2. Architecture Logique et Mécanismes
2.1. Mécanisme d'élection de Leader (Leader Election). Le cluster s'appuie sur le système de bail (ressource Lease) natif de Kubernetes. Un seul composant Kube-VIP acquiert le verrou et devient "Leader" (actif), portant ainsi l'IP virtuelle. Si le Leader devient silencieux (panne ou timeout), un des nœuds "Standby" récupère le bail.
2.2. Protocole de basculement (Mode Couche 2). La haute disponibilité est assurée par l'émission de requêtes Gratuitous ARP (GARP). Lors d'une bascule de Leader, le nouveau nœud actif diffuse immédiatement une trame sur le réseau local. Cette trame force la mise à jour des tables de routage (routeur et commutateurs), associant instantanément la VIP à la nouvelle adresse MAC physique du nœud prenant le relais.
2.3. Modèle d'exécution (Static Pod). Kube-vip est architecturé sous forme de Pod Statique. Contrairement à un DaemonSet classique, il est géré directement par le Kubelet du nœud sans dépendre de l'état de l'API Kubernetes. Ce choix d'ingénierie est critique : il garantit que le composant de haute disponibilité démarre et expose l'IP virtuelle avant même que le scheduler ou le plan de contrôle Kubernetes ne soient totalement opérationnels.
Annexe

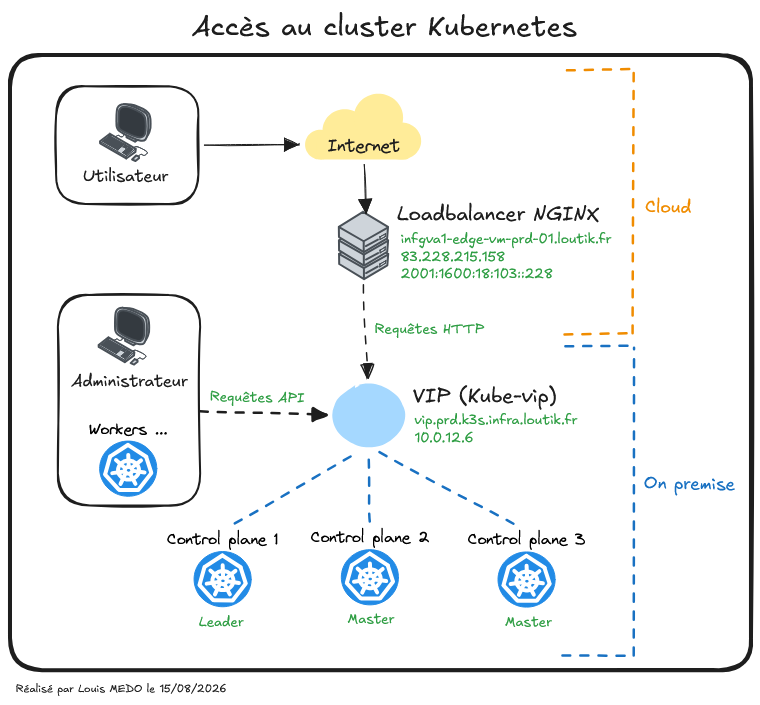

Schéma d'exemple d'un accès à la VIP kubernetes
